Компактная электропневматическая струйная головка Twist в основном используется на упаковочных производствах со скоростями движения заготовок 20-30 м/мин.

TWIST входит в серию продуктов EasyLine. Как и все решения EasyLine, клеевая головка не требует особого ухода и отличается высокой энергоэффективностью и надежностью.


Компактная электропневматическая струйная головка Twist


Преимущества Twist


  • Компактная конструкция обеспечивает легкий монтаж
  • Минимальное техническое обслуживание: только очистка или замена сопла
  • Форм-фактор «Моноблок» снижает энергопотери и поддерживает стабильные параметры нанесения клея
  • Термоизоляция CoolTouch для защиты оператора
  • Управление головкой по сигналу 24 В постоянного тока упрощает интеграцию в оборудование


Клеевая головка для упаковки и конвертинга

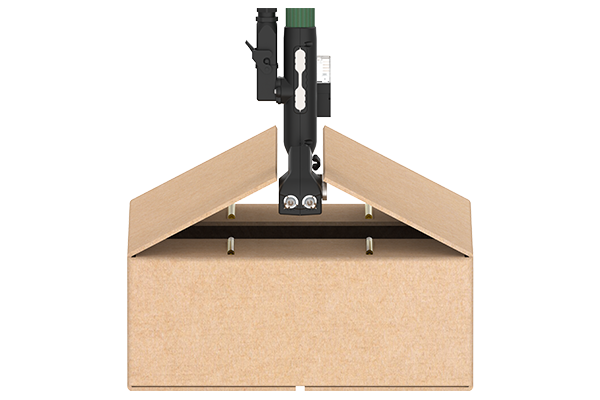

Twist (в составе серии продуктов EasyLine) оптимально подходит для нанесения клея на лотки, складные картонные коробки, бумажные конусы, бумажные стаканы, бумажные пакеты и другие подобные изделия.

Клеевая головка является чрезвычайно долговечной в своем классе – заявленный ресурс 30 млн. рабочих циклов.

К одному компактному плавителю Easy можно подключить до двух клеевых головок серии Twist.

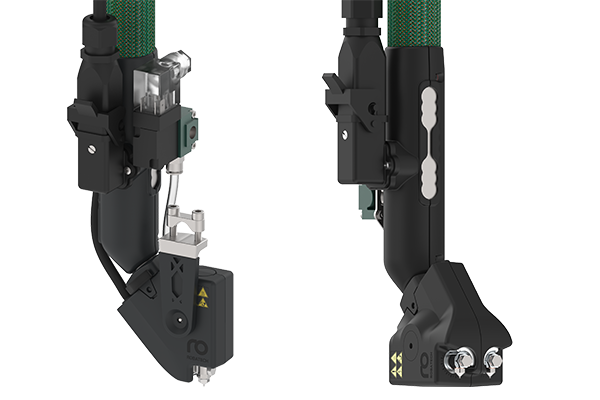

Клеевая головка TWIST с электромагнитным клапаном, присоединенная к шлангу Rio
Клеевая головка TWIST с электромагнитным клапаном, присоединенная к шлангу Rio


Простота и удобство в обслуживании

Twist – это клеевая головка, не требующая особого ухода.

Клеевой фильтр находится прямо в соединительной части нагреваемого шланга Rio, с которым головка всегда используется в комплекте. Для очистки или замены фильтра шланг отсоединяется от клеевой головки без использования инструментов.

Такой демонтаж шланга значительно облегчает техническое обслуживание и предотвращает попадание накопленного на фильтре нагара в клеевую головку.

Обслуживание самой головки сводится только к очистке или замене сопла и не требует трудоемких работ по ее демонтажу и установке обратно после сервисных мероприятий.


Клеевой фильтр в соединительной части нагреваемого шланга Rio
Клеевой фильтр в соединительной части нагреваемого шланга Rio


Легко встраивается в любое оборудование

Клеевая головка Twist предоставляет производителям оборудования и инжиниринговым компаниям максимальные возможности для оптимальной установки.

Моноблочная конструкция предопределяет компактные размеры клеевой головки Twist.

Съемный электромагнитный клапан крепится магнитом к одной из двух металлических пластин, расположенных на нагреваемом шланге. Это и ниппельное соединение шланга Rio позволяют непрерывно вращать головку вокруг собственной оси.

Кронштейн головки может быть установлен справа или слева корпуса головки. Кроме того, его можно поворачивать на угол 22,5° вокруг оси клеевой головки.


Кронштейн позволяет просто регулировать положение клеевой головки
Кронштейн позволяет просто регулировать положение клеевой головки


Сопла могут быть установлены по направлению движения изделий или под углом 90 градусов. В положении 90 градусов сопло можно также повернуть на угол 180 градусов с помощью гаечного ключа.


Гибкое позиционирование сопел обеспечивает оптимальное положение клеевой головки
Гибкое позиционирование сопел обеспечивает оптимальное положение клеевой головки


Вы всегда сможете удобно установить клеевую головку Twist независимо от того, горизонтально или вертикально, сверху вниз или снизу вверх должен наноситься клей на изделие.

Надежность, энергоэффективность и безопасность

Особенностью клеевой головки Twist является объединение нагнетательного элемента и нагреваемой часть в один моноблок. Такая конструкция обеспечивает однородное распределение тепла и снижает риск локального перегрева термоклея во время коротких остановок производства.

Термоизоляция CoolTouch корпуса Twist и соединительного узла нагреваемого шланга защищает персонал от ожогов и снижает теплопотери, обеспечивая высокую энергоэффективность клеевой головки.


Термоизоляция CoolTouch характерная особенность клеевого оборудования Robatech
Термоизоляция CoolTouch характерная особенность клеевого оборудования Robatech


Интеграция и совместимость

Клеевая головка Twist может управляться стандартным сигналом 24 В постоянного тока непосредственно от ПЛК основного оборудования без использования усилителя.

Для работы клеевой головки необходим специальный шланг с подогревом серии EasyLine со штекерным соединением и встроенным фильтром.

Технические характеристики

Рабочая температураОт 20° до 200° C
Давление клеяМакс. 75 бар
Вязкость клеяОт 100 до 5 000 мПас
Ресурс30 000 000 циклов *
Частота переключений 50 Гц *
Время реакции12,5 мс *
Ширина струйного элемента 34 мм (с держателем)
Тип сопла 292
Напряжение питания 24 В постоянного тока
Управление24 В постоянного тока / 8 Вт
Держательø 12 мм
Уровень шума ок. 76 дБ(A)
Совместимость EasyLine: плавитель Easy и нагреваемый шланг Rio
* Зависит от условий эксплуатации (клей, температура, частота и т.д.).
